1.用途及使用

本系列熔断器适用于直流额定电压至 1000V、额定电流至 800A的线路中，作为电动汽车驱动电力系统、功率变换系统、储能和动力系统、变频控制器、充电桩、等其他车用器件和设备的短路、过载保护，额定分断能力至 50kA。产品符合国家标准 GB/T13539.7 和国际电工委标准 IEC60269-7 的规定。

2.正常工作条件

周围空气温度上限不超过 75℃;周围空气温度下限不低于-40℃;安装地点的海拔不超过 3500m(如若要超过此值，需要注明要求，本公司可以按照客户要求进行设计开发)，相对空气湿度不超过 90%。

3.使用类别

“aBat”表示用新能源保护用快速直流熔断器。

4.结构特点

由银片制成的变截面熔体封装于高强度熔管内，熔管中充满经化学处理过的高纯度石英砂和特殊处理化学物资作为灭弧介质，熔体二端采用点焊与触头牢固电连接。

5.短路熔断特性

该熔断体通过4倍的过载电流时在6秒内熔断、通过8倍的过载电流时在 0.02 秒内熔断、通过 20 倍的过载电流时在 0.005 秒内熔断，因而该熔断体偏重于短路保护。

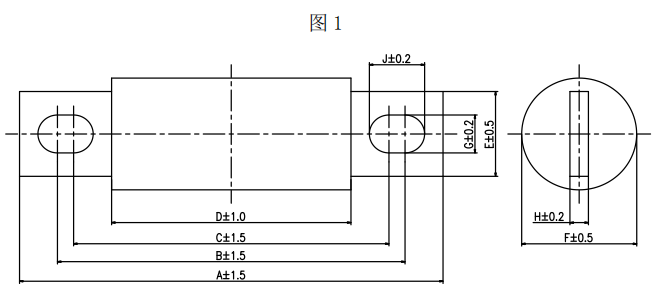

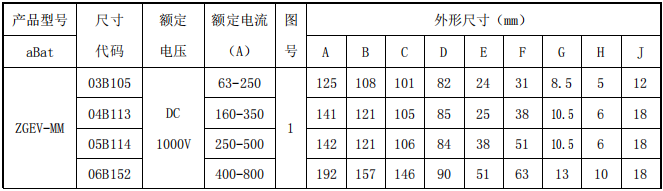

6.主要技术参数

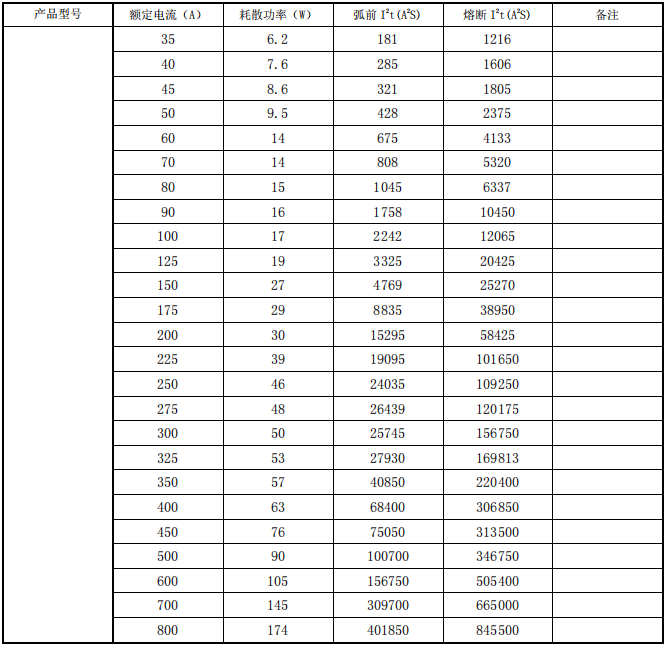

7．功耗及熔断特性表：

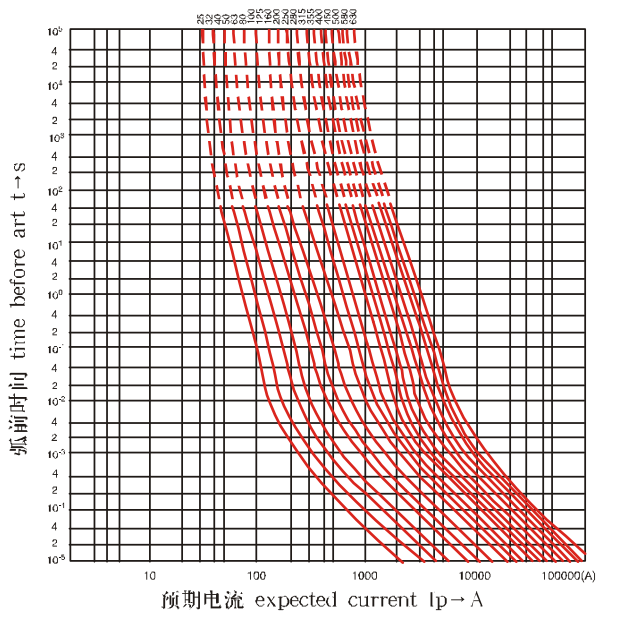

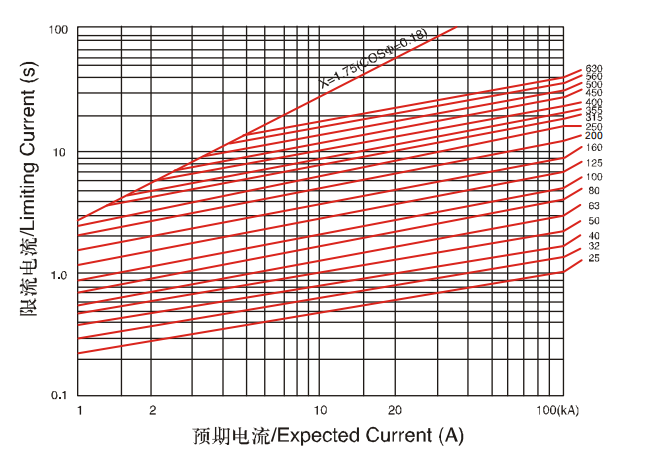

8．熔化特性曲线图：

注意：请勿带电操作！
