1．用途及使用

本系列熔断器适用于额定直流电压至 1500V、额定电流至 35A 的线路中，与光伏板和蓄 电池串接并联，对充电变流系统做短路分断保护；同时对光伏电站，汇流逆变整流系统与短 路故障分断保护；以及做光伏发电系统浪涌电流和短路故障过电压快速分断保护，额定分断 能力至 50kA，产品符合国家标准 GB/T13539.6，国际电工委标准 IEC60269-6，以及 UL248-19 的规定。

2．正常工作条件

2.1 电流的影响

周围空气温度上限不超过 90℃；周围空气温度下限不低于－50℃；安装地点的海拔不超 过 2000m(如若要超过此 2000m，需要注明要求，本公司可以按照客户要求进行设计开发)。

安装海拔高度降容表

如：额定电流为 18A，安装地点海拔高度为 5000m，则实际选型为 18*85%≈15.3A

2.2 电压的影响

光伏熔断器额定电压对于安装海拔高度不超过 5000m 是不需要做降容处理的，但受气压 影响对于工频耐压、绝缘性能是具有一定的影响，直流 1001-1500V 的试验电压为 3820V，而 我司产品至少达到 6000V，因而此处是不需要考虑。

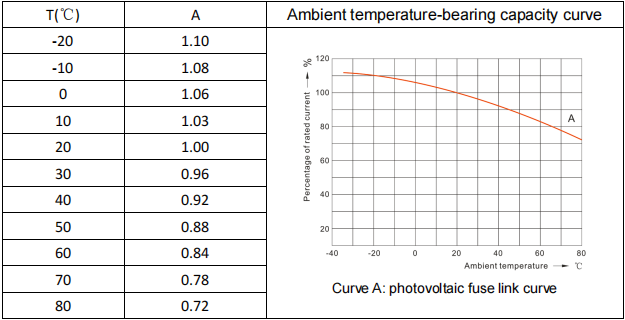

2.3 环境温度的影响 下图显示了环境温度对载流量的影响的典型曲线：

例如：在某些使用场合下，环境温度为 20℃，光伏（gPV 型）熔断器的额定电流选择为 63A。现在， 上述熔断器常时用在 70℃的高温环境中，那必须对熔断体进行降容处理。图中的环境承载力曲线 A 显示， 在 70℃下的额定工作值的百分比为 0.78，也就是说，应重新选择熔断器的额定电流值：

根据保险丝的标准电流水平选择 80A

3.使用类别

“gPV”表示用于太阳能光伏系统过电流保护用全范围分断能力的直流熔断器。

4．结构特点

由银片制成的变截面熔体封装于由高强度制成的熔管内，熔管中充满经化学处理过的高 纯度石英砂和特殊处理化学物资作为灭弧介质，熔体二端采用点焊与触头牢固电连接。

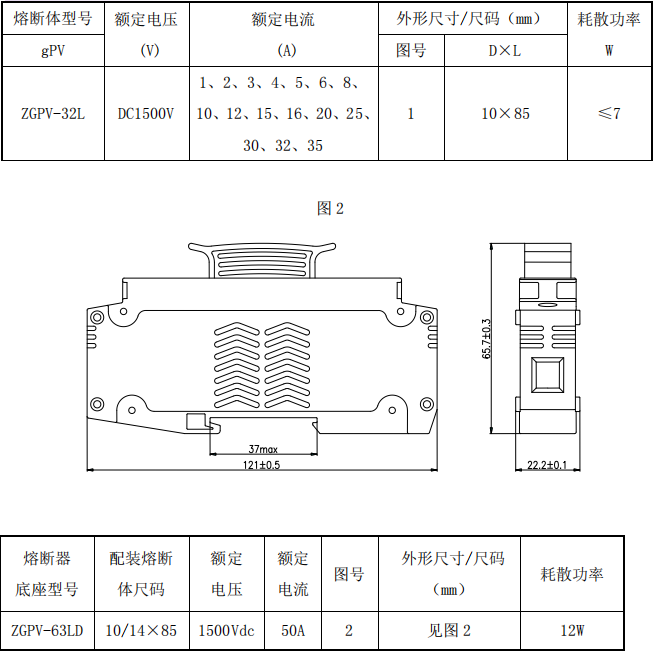

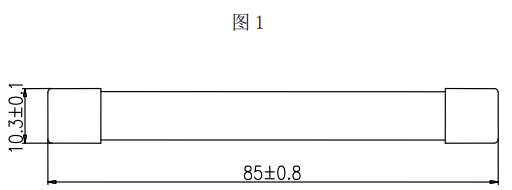

5.主要技术参数

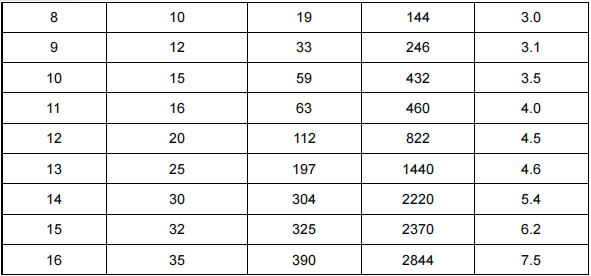

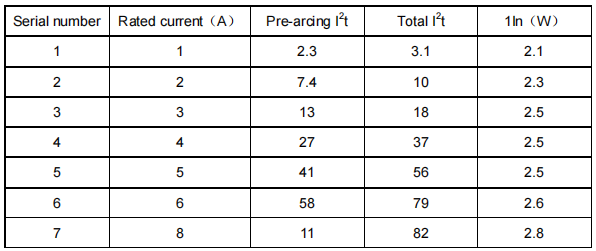

6.熔断体冷态电阻和耗散功率

7.熔断体 50 % ,60%,80%,90% 100%的耗散功率

8.试验方式：

约定时间、约定电流

“gPV”熔断体的约定时间和约定电流

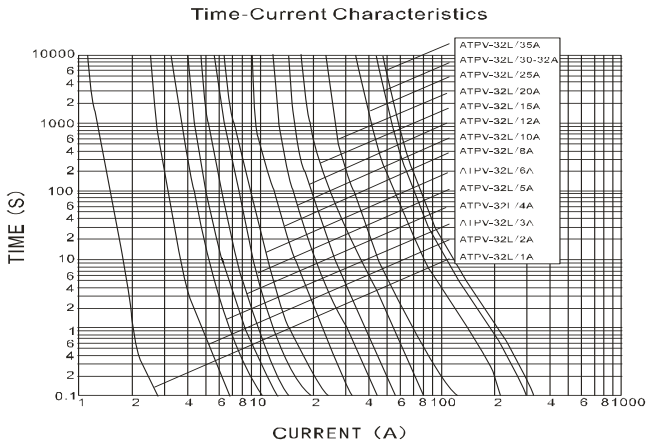

9.熔化特性曲线图：
