R T18-32太阳能光伏系统保护用熔断器
  • 产品描述

● 产品名称: 太阳能光伏系统保护用熔断器

● 底座材质: PA66

● 熔断体的型号:R T18 -32

● 熔断型号解释




● 执行标准:IEC 60269-62010GB/T13539.6-2013

● 主要用途: 适用于额定电压至AC/DC1000V,额定电流 2A~32A,额定分断能力至 20kA 的电路中,作为光伏 发电器件及其它半导体设备的短路及过载保护,主要用于太阳能光伏系统汇流箱中。

●技术参数


■电气特性

▲ 额定工作电压 UnAC/DC1000V

▲ 熔断体额定电流 In2A3A4A5A6A8A10A12A1516A20A25A32A

▲ 额定分断能力 I133kA


■分断范围和使用类别

  ▲ “gPV” 表示用于光伏电能系统具有全范围直流分断能力的熔断体


■正常工作条件和安装条件。

  ▲ 海拔:≤2000m

  ▲ 大气条件 温度:安装地点的空气相对湿度在最高温度为+60℃时不超过 50%;在最低的温度下可允 许有较高相对湿度,最湿月的月平均最低温度不超过-25℃,该月的月平均最大相对湿度不超过 90%。由于温度变化会发生在产品上的凝露情况必须采取措施。

  ▲ 污染等级:3 级。

  ▲ 安装类别:Ⅲ类

  ▲ 熔断器在无显著摇动和冲击振动的地方。

  ▲ 环境温度:-25~+60℃

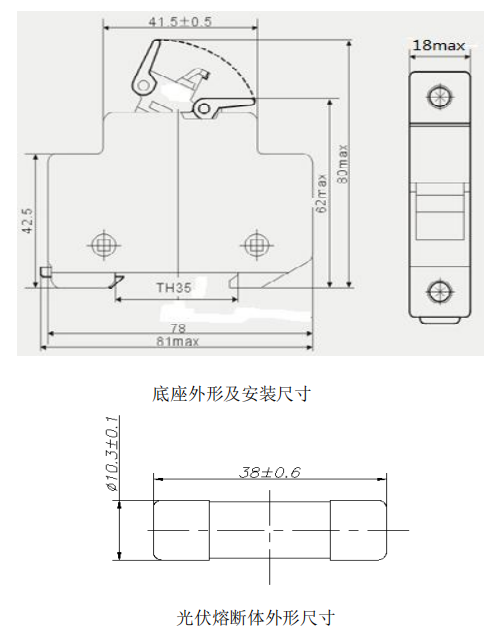

■外形尺寸

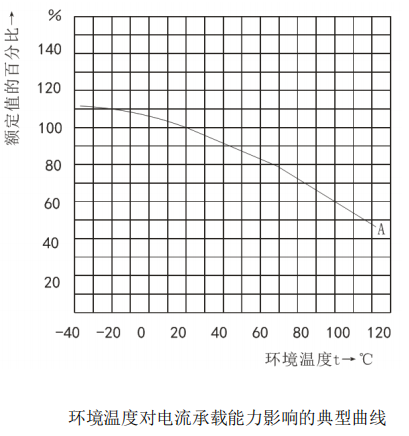

■不同环境温度下使用电流修正值

  在 20℃环境温度下,我们推荐熔断体的实际工作电流不应超过额定电流值。选用熔断体时应考虑到环境及工作条件,如封闭程度、空气流动、连接电缆尺寸(长度、截面)、瞬时峰值等方面 的变化;熔断体的电流承载能力试验是在 20℃环境温度下进行的,实际使用时受环境温度变化的 影响。环境温度越高,熔断体的工作温度就越高,其寿命也就越短。相反,较低的温度下运行将延 长熔断体的寿命。




  例如:在某一使用场合的环境温度为 20℃,选用“gPV”型熔断体的额定电流 In=16A,现在 上述熔断体用在 70℃高温环境中工作,就必须额外减少工作电流,从上图曲线 A 表明 70℃时运行 额定值的百分比 0.78,为确保熔断体不发生误动作,应重新选择该熔断体的额定电流值: In=16A/0.78=20.512A;按熔断体标准电流等级选择 In=20A。

  注:曲线线路为保护用的“gPV”型熔断体曲线。


■不同海拔下使用的电流修正系数



■物料简介

  ▲ 基本情况:

    ★主要用于主要用于太阳能光伏系统汇流箱中;

    ★熔断体具有分断能力高—安全可靠;

    ★TH35 导轨安装方式—简单快捷;

    ★适用导线规格:0.8mm2 ~6.0mm2,耐温 60/75℃的铜导线。

    ★安装扭矩:2.3N.m20IN.LBS)


  ▲ 运输保管:1、在运输、保管过程中,均不得受雨水侵袭; 2、产品应贮存在无雨雪侵入、空气流通、月平均相对湿度不大于 90% 在(20±5)℃时、周围空气温度不超过+40℃,24h 测得平均值不超过 35℃,一年内测得的平均值低于该值;周围空气温度最低值为-5℃。确保周围空气中 无酸性、碱性或其它腐蚀性气体的环境中储存。


  ▲ 接线能力:6mm 2 及以下。


●熔断器特性曲线
