1．用途及使用

本系列熔断器适用于直流额定电压至 750V、额定电流至 800A 的线路中，作为电动汽车 驱动电力系统、功率变换系统、储能和动力系统、变频控制器、充电桩、等其他车用器件和 设备的短路、过载保护，额定分断能力至 50kA。产品符合国家标准 GB/T13539.7 和国际电工 委标准 IEC60269-7 的规定。

2．正常工作条件

周围空气温度上限不超过 75℃；周围空气温度下限不低于－40℃；安装地点的海拔不超 过 3500m(如若要超过此值，需要注明要求，本公司可以按照客户要求进行设计开发)，相对 空气湿度不超过 90%。

3. 使用类别

“aBat”表示用新能源保护用快速直流熔断器。

4．结构特点

由银片制成的变截面熔体封装于高强度氧化铝陶瓷熔管内，熔管中充满经化学处理过的 高纯度石英砂和特殊处理化学物资作为灭弧介质，熔体二端采用点焊与触头牢固电连接。

5. 短路熔断特性

该熔断体通过 4 倍的过载电流时在 6 秒内熔断、通过 8 倍的过载电流时在 0.02 秒内 熔断、通过 20 倍的过载电流时在 0.005 秒内熔断，因而该熔断体偏重于短路保护。

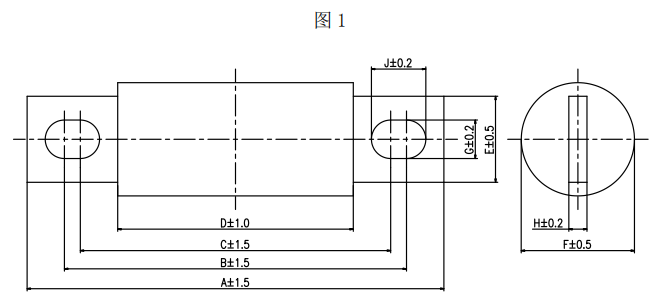

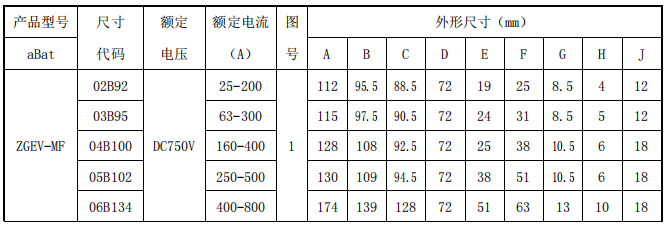

6. 主要技术参数

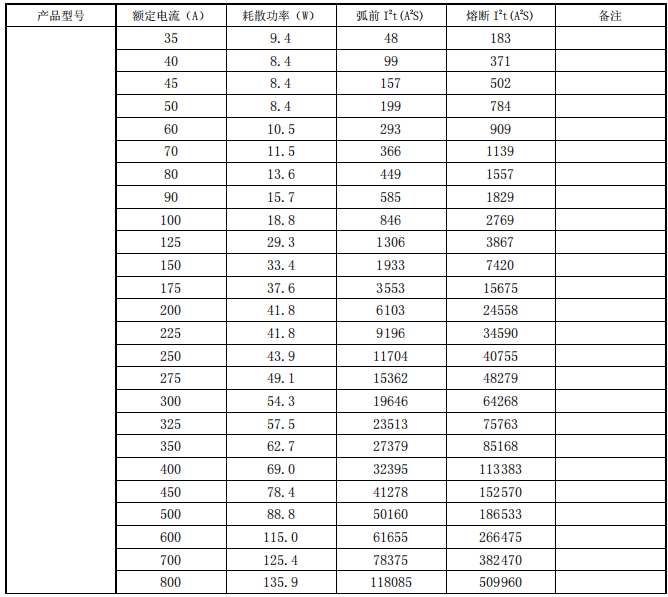

7．功耗及熔断特性表：

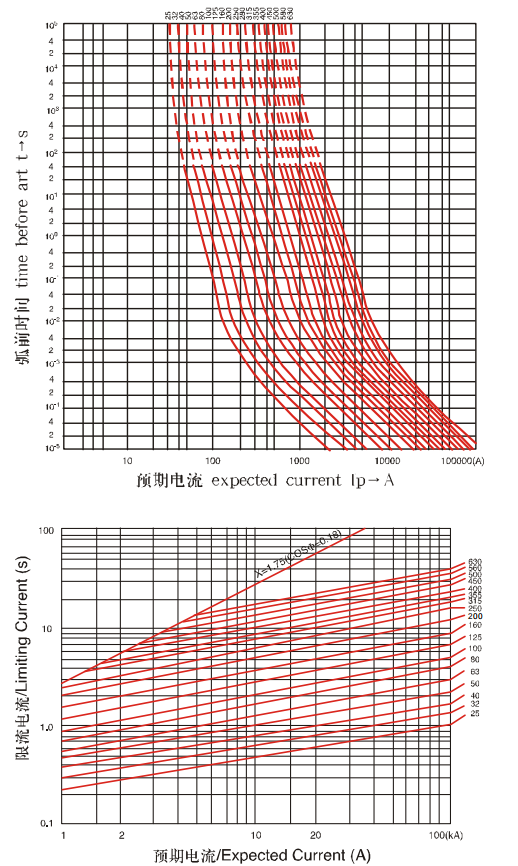

8．熔化特性曲线图：

注意：请勿带电操作！
